小弟今天修了一个康佳LC-TM4211的液晶彩电，电源已经烧掉了，其中有几个元件已经烧焦了，看不清楚参数了，都是贴片的电阻，小弟手头又无图纸，在此各位师傅有相关方面的资料或图纸给小弟传一份上来在此了~
---------------------------------
师傅们呀，帮帮忙呀~小弟实在没办法了~ 给个图纸也好呀~
---------------------------------
什么电源原件编号
---------------------------------

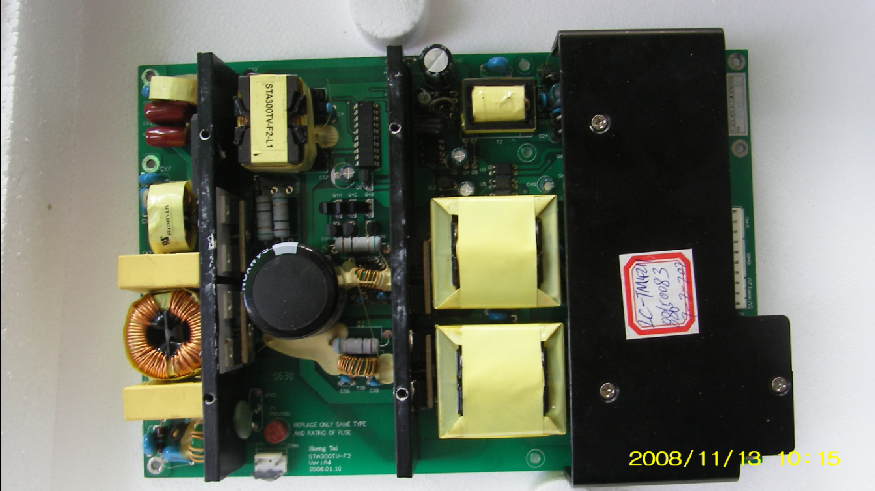

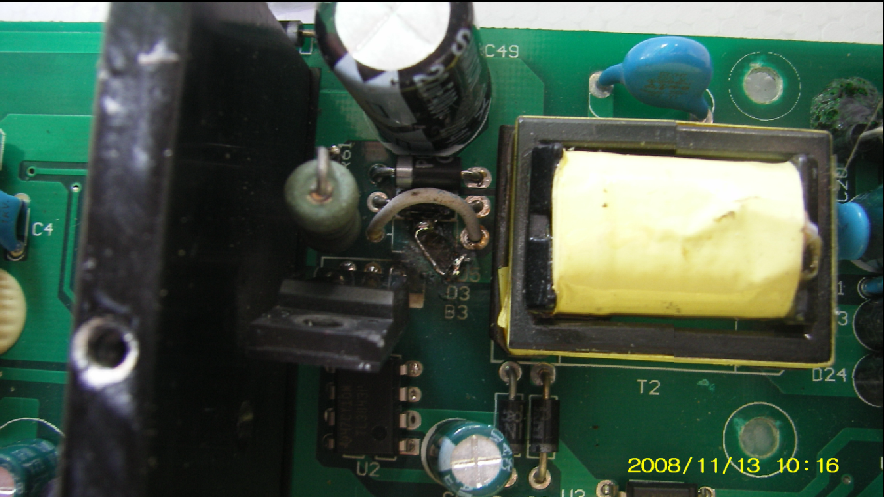

小弟现在传上照片看看师傅能不能帮帮忙~ 1.bmp (1.56 MB) 烧掉的元件




---------------------------------
换电源板。。。。。
---------------------------------
待机电源坏，UC3843电源，R90是33欧的，R88是470欧的
---------------------------------
电路图下载。
---------------------------------
大家的支持，小弟一定努力修复~ 修好之后回复~
---------------------------------
大家的帮忙，今天电源板已经初步修好~ 已经有5V的电压输出了~ 只有等到顾客家里上机试试了
---------------------------------
今天到顾客家里去装电源板，装机电源输出都有了，可还是开不了机子，指示灯亮了，电源有“呲哒，呲哒”的响声的，电源输出电压，12V 24V都有抖动的~ 这是什么原因呀？难道还是电源没修好吗？望高手指教~
---------------------------------
我很想用，可是无权下载呀
---------------------------------
我正修STA200TV电源板呢，原故障就是5V电源低，为2V左右,经检查，发现3843的7脚电源整流二极管型号为IN4007.这个还是原机件，我觉得这个件用的不适当，换个FR107后，5V正常了，装机后整机能工作但几天后又坏了，功率因数校正管击穿了，不知何故，所以很想用这个图纸。
